簡介:LW5200 系列配電饋線終端(FTU)是針對10kV 配電架空線路運行特點設計的新一代高可靠性、高性價比的配電自動化終端裝置。該產品適用于城市、農村、企業配電網的自動化工程,實現柱上開關設備的當?shù)乇O(jiān)測、控制及故障檢測等自動化功能。該產品可與分段開關融合,用于配網主干線或大的分支線路,實現線路的故障快速定位與隔離,也可與分界開關融合,用于配網線路末端或分支線路用戶分界點處,實現用戶線路故障的快速切換,保障主線路的供電可靠性。
型號:

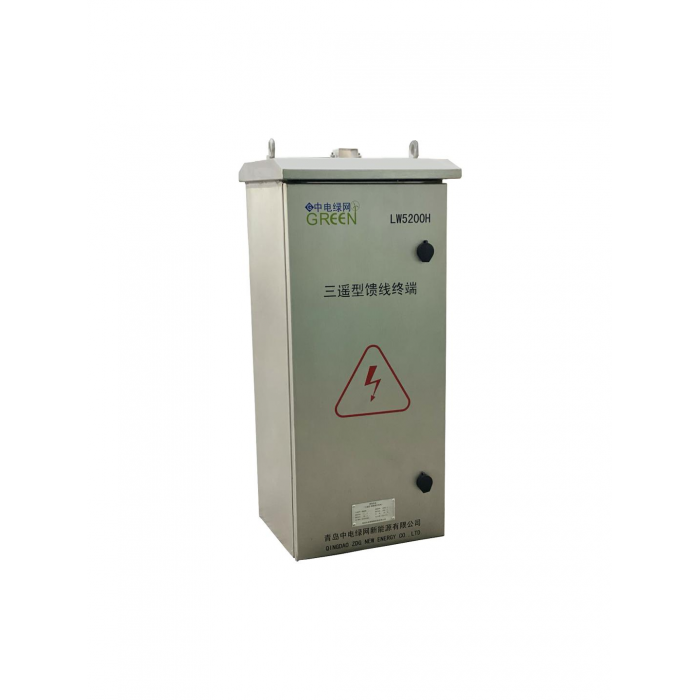

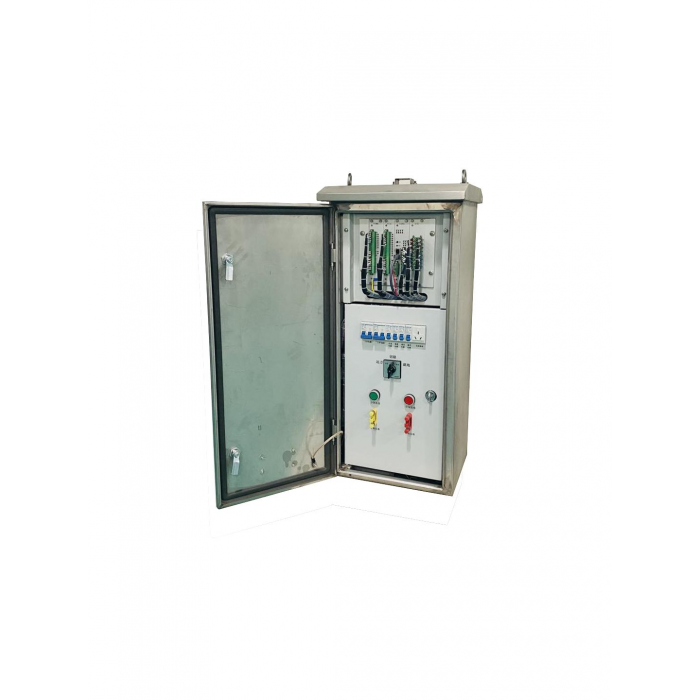

LW5200 | 三遙型饋線終端(箱式) |
LW5201 | 二遙基本型站所終端(箱式) |
LW5202 | 二遙標準型站所終端(箱式) |
LW 5203 | 二遙動作型站所終端(箱式) |

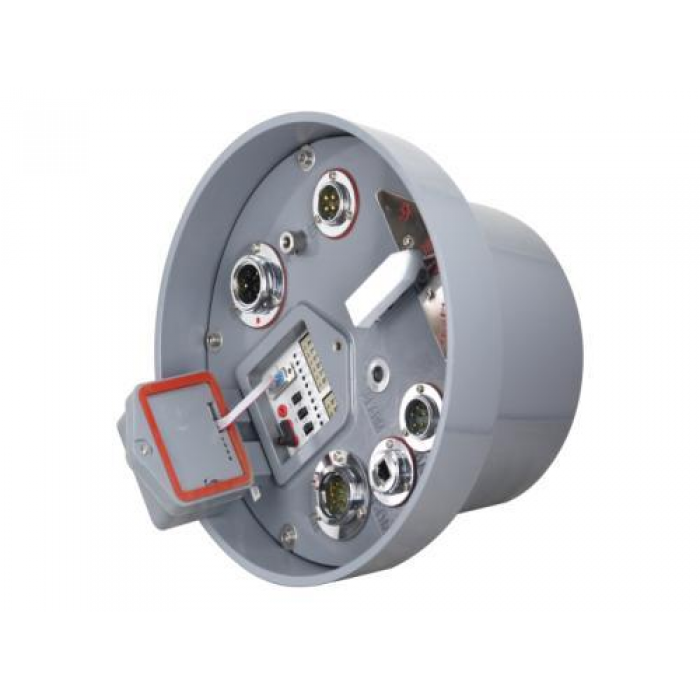

LW 5204 | 三遙型饋線終端(罩式) |
LW 5205 | 二遙基本型站所終端(罩式) |
LW 5206 | 二遙標準型站所終端(罩式) |
LW 5207 | 二遙動作型站所終端(罩式) |
特點:
采用先進的全可編程 SoC 設計帶雙核 ARM 處理器,具備強大、快速、高效的運算處理能力。
可選配中英文液晶顯示,人機界面友善、操作方便。
采用多層印制板及表面貼裝技術,強弱電嚴格分離,達到高標準電磁兼容性能。
采用高分辨率采樣芯片,精度高,測量精確。
模塊化、組態化嵌入式軟件功能設計,功能強大,配置靈活。
采用高可靠性設計,并具有完善的自檢功能,保證裝置可靠運行。

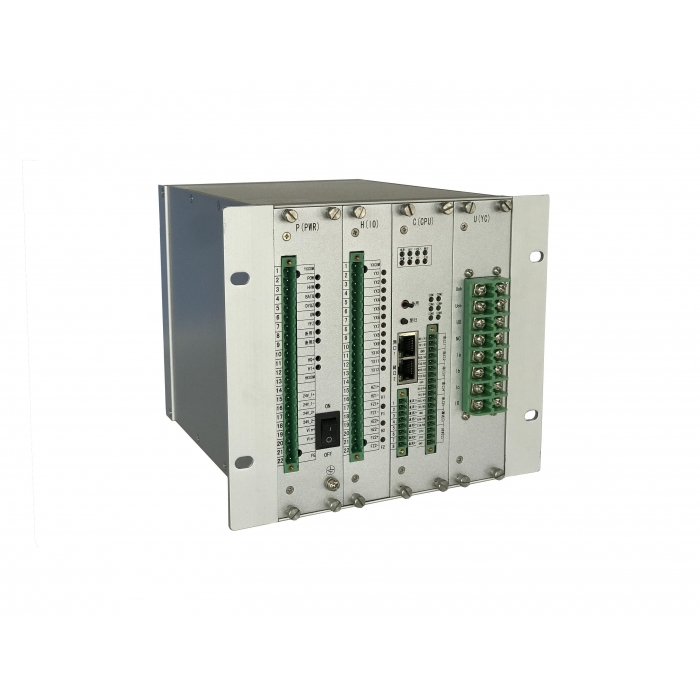

模塊化硬件設計,硬件資源豐富、配置靈活、可擴展性強。
IP54 防護等級全封閉防水、防塵設計,可應用于室外環境。
先進的暫態型小電流接地選線算法,選線成功率高達 90%以上。
裝置具有多組以太網、RS232、RS485 等通訊接口,方便與各類主站系統及其他智能設 備連接通訊
主要功能:
1. 遙測功能
裝置可實時采集測量電壓、電流、頻率、有功功率、無功功率、功率因數、直流信號等;利用先進的頻率跟蹤技術,實現交流測量的自動跟蹤調節;支持高精度有功電度、無功電度的計量;支持 2~19 次諧波計算與電能質量分析。
2. 遙信功能
裝置可支持 20 路開關量采集接口,可用于采集斷路器位置、刀閘位置、開關儲能狀態等開關量。遙信變位的 SOE 分辨率不大于 2ms,且支持遙信防抖功能,防抖時間可設。
3. 遙控功能
裝置可接收遠方遙控命令進行斷路器的分閘、合閘控制操作,也可通過控制面板分合閘按鈕對斷路器進行手動分閘、合閘控制操作。保護定值的修改、保護功能的投退均可由遠方遙控進行。
4. 故障判別和處理功能
裝置適用于中性點不接地、經電阻接地、以及經消弧線圈接地等不同接地方式下的配電網,具備過流、零序過流、小電流接地、涌流閉鎖、非遮斷電流閉鎖、重合閘等豐富的保護功能,通過先進可靠的保護算法針對配電網常見的短路故障和接地故障分別進行故障判別和處理,并能將故障處理的結果以通信的方式上報到主站。該系列終端可選配電壓時間型等就地饋線自動化功能,可配合線路重合器,不依賴于主站對線路故障進行就地隔離。
5. 事件記錄功能
裝置具有大容量事件記錄功能,裝置掉電后記錄不丟失。事件包括 SOE、故障事件、遙信變位事件和遙控操作事件、裝置自檢事件等。
6. 故障錄波功能
裝置具有故障錄波功能,可以將系統發生故障時的故障信息以標準 COMTRADE 的格式進行保存。錄波數據可以由通訊接口傳送到主站系統,在主站系統軟件中顯示錄波數據和波形。裝置掉電后錄波數據不丟失。
7. 對時功能
裝置支持多種對時方式,如 IRIG-B 碼、GPS-PPS/PPM、以及網絡規約對時等,對時精度高。
8. 通信功能
裝置具備以太網、RS232、RS485 等多種通信接口,支持 IEC101、IEC104、Modbus 等多種工業及電力通信規約。 支持以“軟加密”或者“硬加密”的方式與配電自動化主站通信。
9. 電源管理功能
裝置支持對整個電源系統的監視和告警、主電源和備用電源的自動切換、以及蓄電池的手動、自動活化功能。
10. 維護功能
裝置具備專門的維護接口,可連接到上位機維護軟件對裝置進行維護調試,也可通過通信的方式進行遠程維護調試。
