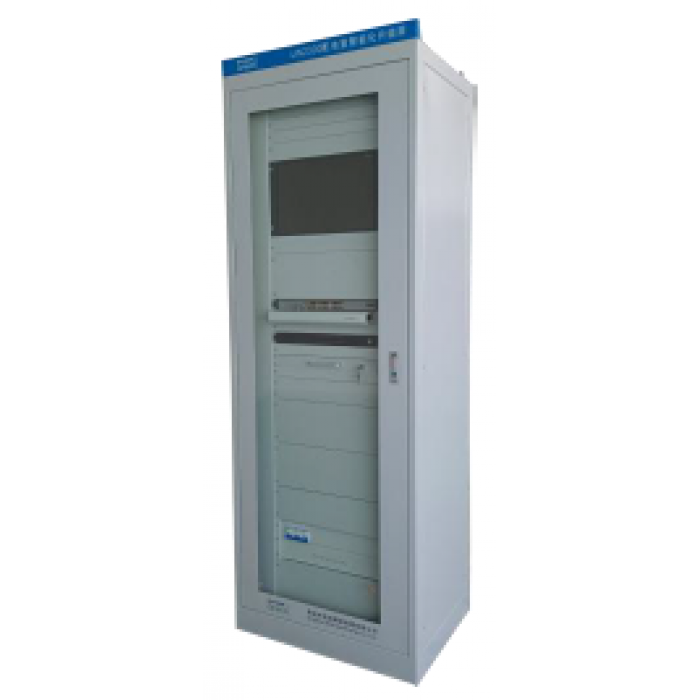

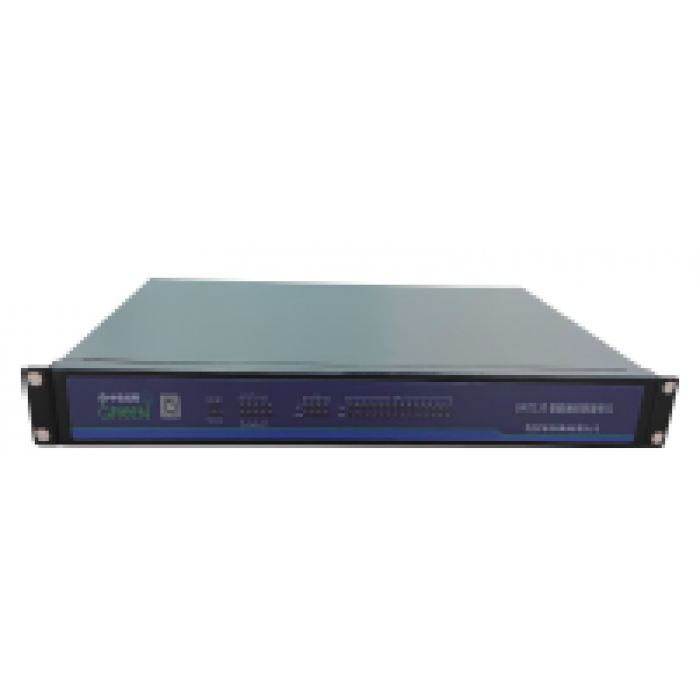

簡介:LW2300 智慧變配電綜合監控屏是一套中電綠網自主知識產權的、軟硬件成套銷售的廠站輔助監控系統產品,適用于 110kV 及以下電壓等級的變電站(所)、開閉所、配電室、預裝式變電站、箱式變電站等廠站的綜合輔助監控。該產 品可實現對廠站的電力設備健康狀態信息(局放、溫升、機械特性等)、各類環境信息(溫濕度、煙霧、水浸、有害 氣體等)、安防信息(門禁、電子圍欄、闖入報警等)、火災監測信息、視頻巡檢信息等進行集中采集與展示,并可通 過現場數據通信網絡對照明、風機、除濕設備、空調等各類環境調節設備進行自動控制,同時可將現場的綜合輔助監 控?cái)?shù)據送至監控運維云平臺,實現對廠站的遠程全景監控及無人值守。智慧變配電綜合監控系統可獨立于廠站電力監 控系統(SCADA)以外,也可與廠站電力監控系統進行融合。
型號:
LW2300/ICS | 智慧變配電綜合監控屏(箱變) |
LW2300/IMS | 智慧變配電綜合監控屏(預制艙) |
LW2300/IDS | 智慧變配電綜合監控屏(變電所) |
特點:
組屏式集中監控,安裝、調試、維護簡單方便。
靈活的組屏方案,可根據用戶要求搭配不同的硬件設備以及軟件模塊。
強大的現場數據采集能力,支持多種數據采集接口。
強大的本地通信能力,支持多種通信組網方案,具備強大的通信協議兼容能力。
支持串行通信、以太網通信、載波、微功率無線等多種數據傳輸通道。
功能完備,集現代計算機技術、網絡技術、圖像處理技術、安防和防盜報警技術、智能環境監控技術為一體。
支持通過 4G無線通信或者光纖通信的方式將本地?cái)?shù)據發布至云平臺,滿足用戶通過移動終端進行遠程監控、遠程訪問的需求。
主要功能:
1. 電力設備健康狀況監測子系統
電力設備健康狀況監測子系統主要是監測變配電站所內的高低壓電力設備的運行狀態和健康狀況,通過對關鍵
位置、元件的局放、溫度、濕度、機械特性等參數的實時監測,并結合軟件平臺強大的大數據建模、分析能力,對電
力設備的異常運行狀態給出實時預警,并評估電力設備的健康狀況等級,給出合理的運維檢修建議,提升電力設備的
安全性能以及發揮其最大的服務效能。
2. 環境監控子系統及運行聯動:

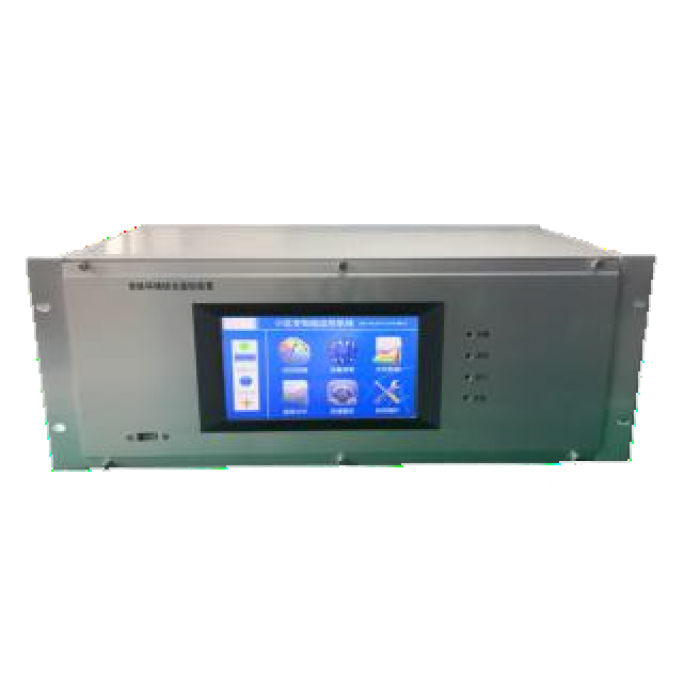

環境監控子系統主要通過環境監控主機讀取站所內的溫濕度、煙感、水浸、氧氣、臭氧、SF6 等傳感器,根據預
設的上下限定值,啟動空調、除濕器、風機、水泵等環境調節與控制設備,及時對環境進行智慧治理,使異常項目快速
恢復正常,保證配電站所環境持續合格達標,滿足正常工作環境。同時環境監控主機實時上報當前的環境參數,在超
出預設定值后,立即產生告警信號。
3. 安防子系統及運行聯動:
通過在配電站所內安裝紅外入侵探測器以及智能門禁報警裝置監測廠站內的安保狀況,環境監控主機通過收集
各類傳感器采集的信息,并按照既定的預警條件及告警策略生成本地報警事件且以聲光等方式進行報警,同時將報警
事件實時發送給監控運維云平臺,并在第一時間通過短信、郵件、微信等方式發送給相關人員,同時按照既定的異常
處理措施來控制現場設備的啟停。
4. 視頻子系統及聯動:
在配電站所內安裝紅外球型攝像機,用于站所內的安防監控和設備運行狀態監控。
可通過環境監控主機對攝像機下達操作指令,具備遠程控制視頻的功能,進行視頻采集區域的任意切換;
可通過環境監控主機與環境監測系統聯動,根據環境監測系統的預警或報警區域,查看特定區域的情況,供人工確認;
當某區域發生入侵報警時,環境監控主機自動聯動視頻監控系統,并自動將對應位置的圖像畫面切換至監控屏幕上,并啟動現場和監控中心的聲光報警器;通過報警聯動以及NVR 的視頻回放功能,可以實現如煙感報警后,調出報警前一定時間內的視頻信息,為事故分析的依據。

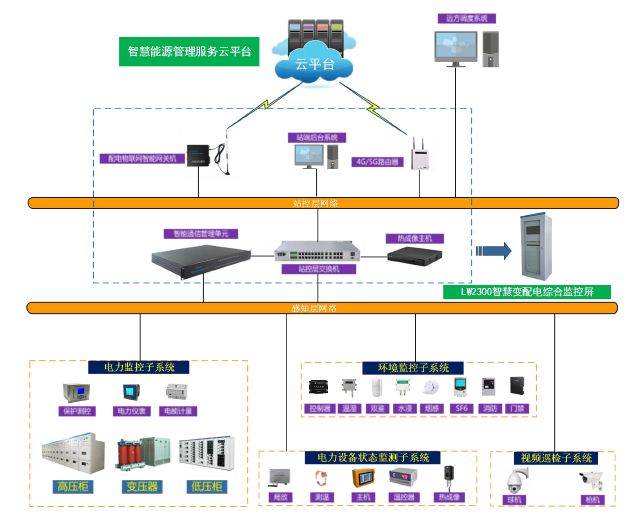

系統架構:
標準化智慧變配電綜合監控系統應該具備以下三層的拓?fù)浣Y(jié)構:
感知層:包括電力監控子系統、電力設備狀態監測子系統、環境監控子系統、視頻巡檢子系統等組成的末端感知設備及網絡;
站控層:包括邊緣計算網關、數據匯集器、視頻控制器、站端監控系統等組成的站控層數據采集、信息交互、邊緣計算、本地監控設備及網絡;
云平臺:包括一鍵上云網關、4G/5G 路由以及智慧能源管理服務云平臺組成的云平臺遠程監控及大數據服務系統。
